Los brazos robóticos se han vuelto esenciales en la automatización moderna, desde la carga y soldadura CNC hasta el manejo de semiconductores, ensambfotovoltay logística. En el corazón de cada junta robótica se encuentra una caja de cambios de precisión que determina la precisión, la repetibilidad, la densidad del par y la estabilidad a largo plazo.
Elegir la caja de cambios equivocada puede conducir a vibraciones, errores de posicionamiento, acumulación de juego y reducción de la vida útil del robot. Esta guía explica cómo seleccionar la caja de cambios adecuada para brazos robóticos, basándose en aplicaciones industriales reales y sistemas servoaccionados modernos.
También integramos soluciones de alta precisión de fabricación de caja de cambios servo, incluyendo productos de la famosa tecnología de transmisión (Jiangsu) Co., Ltd., una fábrica especializada en OEM/ODM sistemas de transmisión robótica.
1. ¿Por qué los engranajes son críticos en los brazos robóticos
Un brazo robótico sólo es tan preciso como su eslabón mecánico más débil. La caja de cambios desempeña varias funciones clave:
Aumenta el par motor para el movimiento de las articulaciones
Reduce la velocidad para un posicionamiento preciso
Mantiene la repetibilidad bajo carga
Minimila reacción para un movimiento de alta precisión
Garantiza un movimiento suave en la coordinación de múltiples ejes
En la automatización de alta gama, incluso una desviación de 0,1 minutos de arco puede afectar la calidad del producto en aplicaciones de semiconductores o CNC.
2. Principales tipos de reductores utilizados en los brazos de los robots
Caja de cambios planetaria 2.1 (más común para las juntas de Servo)
Mejor para:general de las articulaciones de robot, servomotores, CNC de automatización, máquinas de envasado
Ventajas:
Limitaciones:

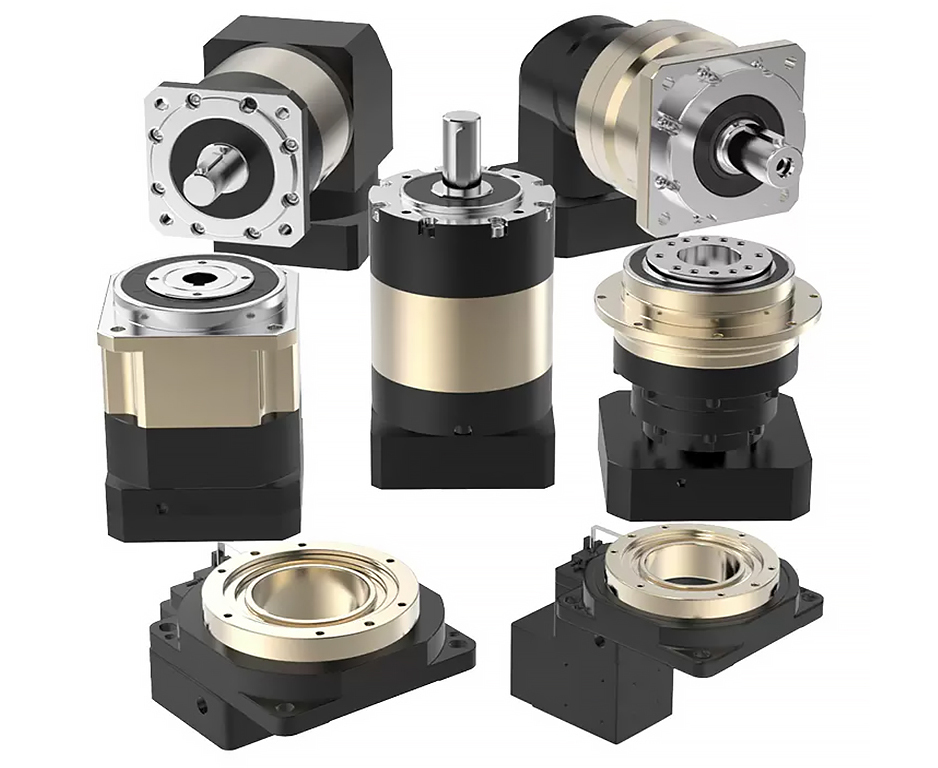

Los EnGrande planetde precisión de FAMED son ampliamente utilizados en brazos robóticos servoaccionados que requieren movimiento estable y personalización OEM.
Transmisión de 2.2 armónicos (reductor de EnGrande de onda)
Mejor para:Articulaciones de muñeca robótica, robótica aeroespacial, robots quirúrgicos
Ventajas:
Limitaciones:
Reductor de RV 2,3 (caja de cambios cicloidal)
Mejor para:Articulaciones base de robots, robots industriales de alta resistencia, robots de soldadura, robots paletizadores
Ventajas:
Limitaciones:
3. Factores clave a la hora de elegir una caja de cambios de brazo robótico
3.1 el par requerido
El primer paso es calcular:
Torque de la articulación = carga − longitud de brazo − Factor de aceleración
Si se subestima el par, la caja de cambios se sobrecalenta o falla prematuramente.
3.2 requisitos de reacción violenta
Montaje/semiconductor de alta precisión: − 1 arco-min
CNC/automatización: 1-5 arco-min
Uso industrial General: 5-15 arc-min
Para la ultra-precisión, se prefieren los engranajes planetarmónicos o de gama alta.
3.3 tasa de reducción
Gamas típicas:
Cambio planetario: 3:1 — 100:1
Unidad armónica: 30:1 — 160:1
Reductor de RV: 30:1 — 200:1
Razón más alta = mejor precisión pero respuesta más lenta.
Tipo de carga 3.4
Las diferentes aplicaciones de robots requieren una manipulación de carga diferente:
Carga estática (posición de retención) − reducde RV
Carga dinámica (movimiento rápido) − caja de cambios planetaria
Precisión micro-movimiento → unidad armónica
Compatibilidad del Motor 3.5 (ajuste del Servo)
Una caja de cambios debe coincidir con:
Tamaño de la brida del Servomotor
Rango de velocidad de entrada
Sistema de retroalimentación del codificador
Estructura de montaje
La flexibilidad del OEM es fundamental para la integración del sistema.
4. Aplicaciones comunes en robótica
Los robots industriales
Máquinas herramientas
Cambiautomáticos de herramientas
Mesas mesas ex ex ex ex ex ex
Sistemas de clasificación de precisión
Semiconductor & equipo fotovoltaico
Logística & Robots de embalaje
Palletización de los brazos
Sistemas de clasificación
pick-and-place de alta velocidad
5. ¿Cómo la personalización de la caja de cambios OEM/ODM mejora el rendimiento del Robot
Los modernos sistemas de automatización rara vez utilizan exclusivamente engranengranestándar. En su lugar, la personalización OEM asegura:
Relación de engranoptimipara perfiles de movimiento específicos
control de juego mejorado
Carcasa personalizada para las limitaciones de espacio
Mejor estabilidad térmica
Mayor vida útil en funcionamiento continuo
Los fabricantes como la tecnología de transmisión famosa (Jiangsu) Co., Ltd. proporcionan el apoyo de la ingeniería del ODM para los constructores del robot que necesitan soluciones específicas de la aplicación.
6. Guía práctica de selección (resumen)
| aplicación | Caja de cambios recomendada |
| Unión de la base del Robot | RV reducer |
| Articulación General del brazo | Caja de cambios planetaria |
| Muñeca/eje de precisión | Unidad de arm |
| Automatización de alta velocidad | Caja de cambios planetaria |
| Máxima precisión | Unidad de arm |
7. Reflexiones finales
La elección de la caja de cambios adecuada para brazos robóticos no es sólo una decisión mecánica, sino que afecta directamente a la precisión del sistema, la eficiencia y la fiabilidad a largo plazo.
Una caja de cambios bien adaptada garantiza:
Mayor precisión de posicionamiento
Menor coste de mantenimiento
Mayor vida útil del robot
Mejor consistencia de la producción
Fenghua Transmission Technology (Jiangsu) Co., Ltd. Para los fabricantes de equipos originales y los integradores de automatización, trabajar con un proveedor fiable de cajas de cambios de precisión es clave para construir sistemas de robot competitivos.
En 3F gearbox, estamos orgullosos de apoyar a los fabricantes mundiales con soluciones de EnGrande de alta precisión para robótica, automatización, maquinaria CNC y fábricas inteligentes.
