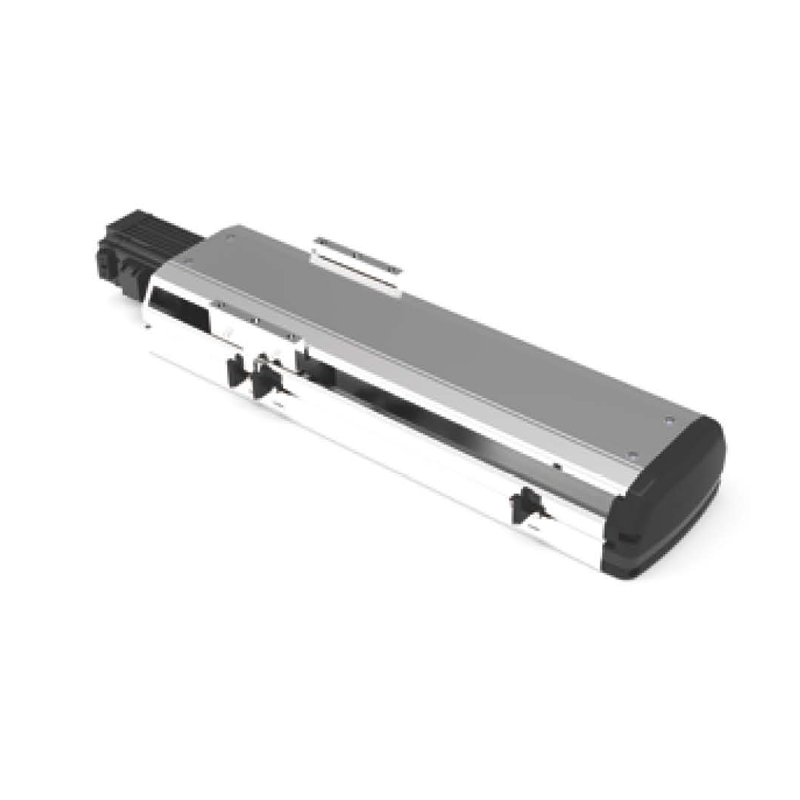

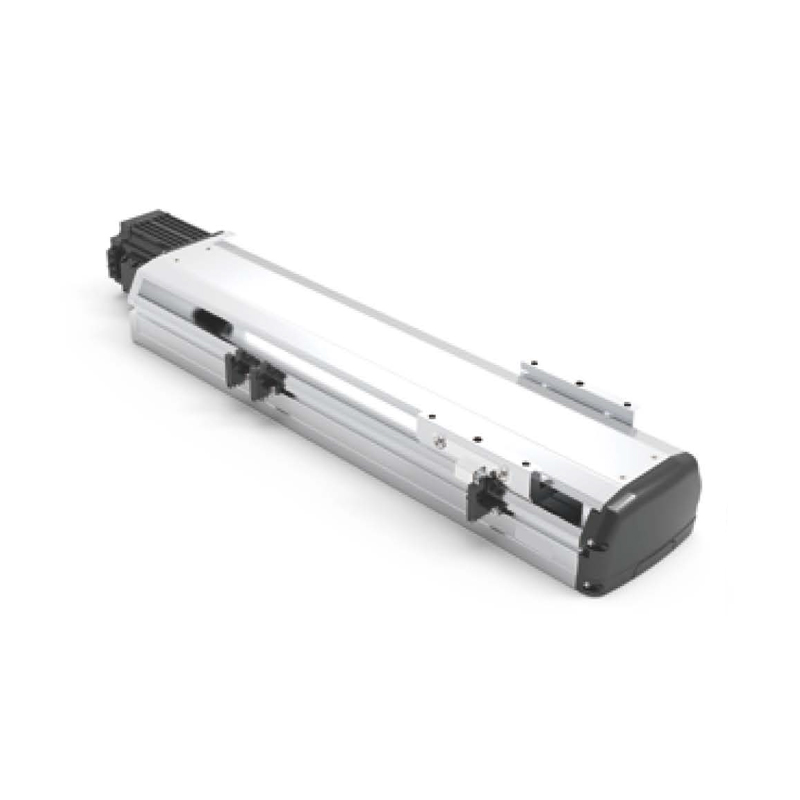

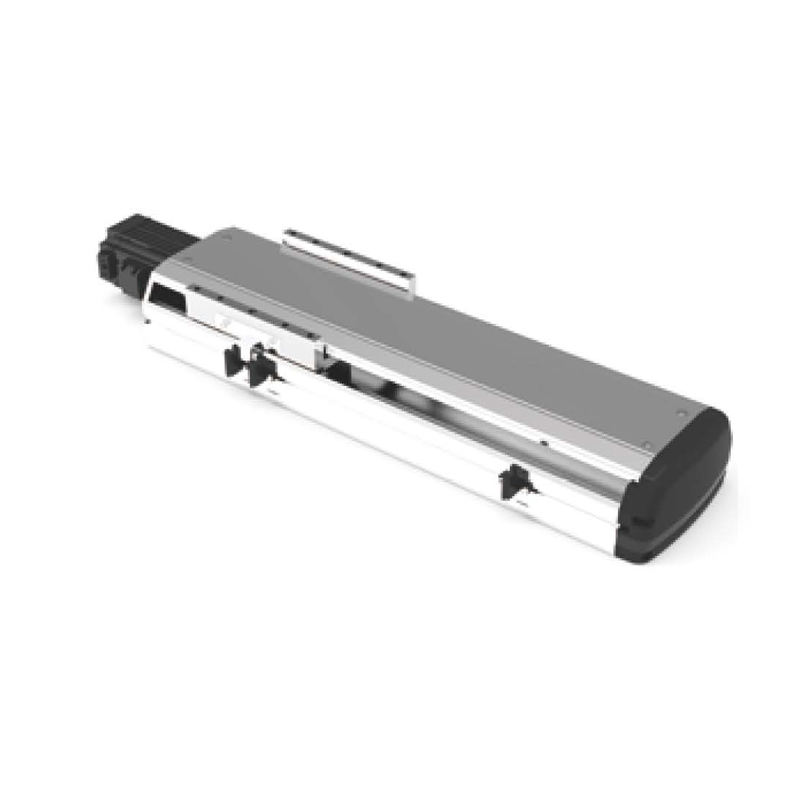

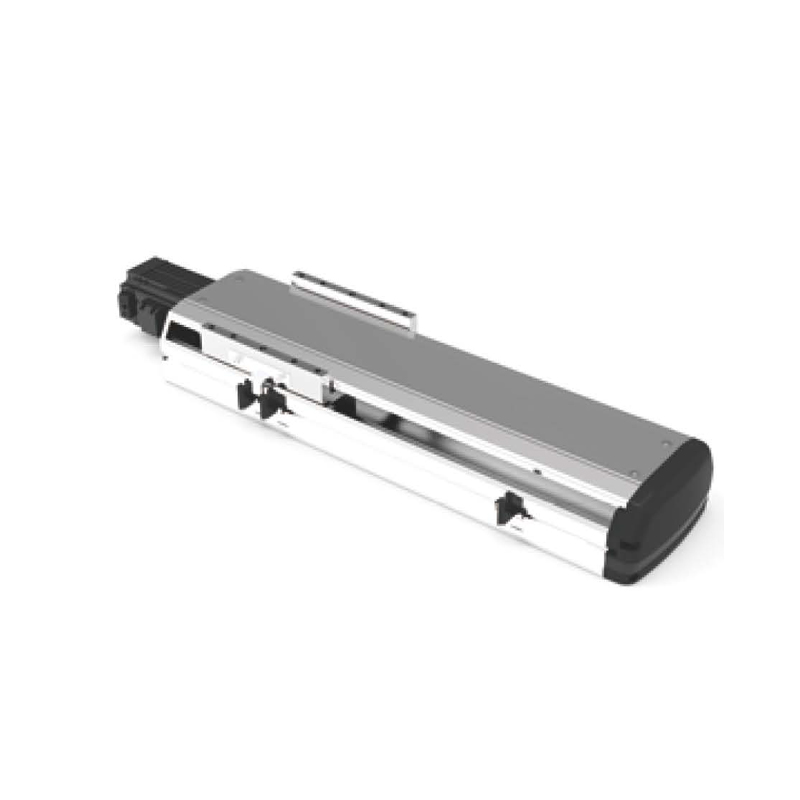

Serie de guías de tornillo estándar ETH

La mesa deslizde de tornillo estándar es un mecanismo de transmisión integrado y su principio básico de funcionamiento se basa principalmente en el principio de propulpor tornillo. A continuación se presenta un análisis detallado de la mesa deslizheliheliestándar:

1, la composición estructural

La tabla de guías estándar de tornillo se compone principalmente de componentes tales como tornillos, deslizy guías que se combinan estrechamente para formar una estructura altamente modular. Un tornillo es un componente en forma de barra con una rosca roscada, un deslizes es un dispositivo que puede moverse hacia arriba y hacia abajo o hacia adelante y hacia atrás A lo largo del tornillo, y un riel guía se utiliza para fijar el tornillo y el desliz.

2, principio de funcionamiento

El principio de funcionamiento de una mesa deslizde de tornillo estándar se puede dividir en las tres partes principales siguientes:

Principio de transmisión: cuando la tuerca gira alo largo del tornillo, impulsa el deslizpara lograr un movimiento lineal preciso. Durante este proceso, se formará una cierta fuerza de fricción entre la tuerca y el tornillo, asegurando el movimiento estable y de alta precisión del deslizador. Este diseño permite a la mesa de desplazamiento del tornillo lograr una conversión de energía eficiente y fiable, convirtiendo el movimiento de rotación en movimiento lineal.

Principio de Control: en el modo de Control del motor, el motor impulsa el tornillo para girar a través del reductor, que a su vez impulsa la tuerca y el deslizpara lograr un movimiento lineal. En el modo de control del mango, el operador hace que la tuerca y el deslizse se muevan en línea recta girando el mango. Este método de control diversificado permite a la mesa deslizheliadaptarse a diferentes escenarios de aplicación y requisitos operativos.

Principio de aplicación: las guías helihelise se utilizan ampliamente en campos como el procesamiento mecánico y las líneas de producción automati. En el procesamiento mecánico, puede lograr un movimiento lineal preciso de la pieza de trabajo y satisfacer los requisitos de mecanide precisión. En líneas de producción automatizadas, puede asegurar un transporte y posicionamiento preciso de los materiales, mejorando la eficiencia de la producción.

3, características y ventajas

Alta precisión: en el proceso de diseño y producción de la mesa deslizheliheliestándar, el mecaniy la precisión de montaje de cada componente están estrictamente controlados, por lo que su precisión general muy alta, alcanzando el nivel micrómetro, cumpliendo con los requisitos de las aplicaciones de alta precisión.

Gran capacidad de carga: la mesa deslizheliheliadopta materiales de alta resistencia y un diseño estructural optimi, que pueden soportar grandes cargas y adaptarse a las necesidades de diversos escenarios de aplicación.

Ahorro de energía y protección del medio ambiente: la mesa deslizde de tornillo adopta equipos avanzados de procesamiento y tecnología de fabricación, que puede alcanzar los objetivos de producción de bajo consumo de energía y cero contaminación, cumpliendo con los requisitos de fabricación verde.

Fácil mantenimiento: la mesa de tornillo adopta un diseño modular, con conexiones simples y fiables entre varios componentes. El desmontaje y el mantenimiento son convenientes y rápidos, reduciendo los costes y el tiempo de mantenimiento.

4, campos de aplicación

Como un sistema de movimiento lineal común, la mesa deslizheliheliestándar se utiliza ampliamente en diversos equipos mecánicos. Por ejemplo, son ampliamente utilizados en equipos de producción industrial como máquinas herramientas CNC, equipos semiconductores, equipos ópticos y máquinas de impresión. En las líneas de producción automati, las guías de plataforma de tornillo también tienen un importante valor de aplicación, como el montaje automático en la fabricación de chips semiconductores, el posicionamiento automático y el montaje de instrumentos ópticos, y robots automatide embalaje. Además, las guías de plataforma de tornillo también juegan un papel importante en la investigación científica, tales como el posicionamiento preciso, el movimiento sincrónico, y el intercambio de sustancias en física, tubos de ensayo de movimiento rápido y la doside reactivos en experimentos químicos, así como la investigación de farmacocelular, secuencide de genes, ingeniería de tejidos, y la detección de drogas en biología.

5, operación y mantenimiento seguro

Cuando se utiliza una mesa deslizcon tornillo estándar, se deben tener en cuenta los siguientes puntos para garantizar un funcionamiento seguro y el mantenimiento del equipo:

Seguridad Personal: antes de la operación, verifique si está usando equipos de protección como cascos, zapatos de seguridad, guantes de protección, gafas, etc. Cuando se opera en contacto indirecto con la mesa deslizcon tornillo eléctrico, asegúrese de que el cuerpo se retira completamente y la mesa deslizcon tornillo eléctrico se encuentra en un estado seguro sin ninguna interferencia.

Seguridad del equipo: inspeccionar regularmente el mantenimiento y mantenimiento del equipo, llenar los registros de mantenimiento e inspección, y realizar el mantenimiento y mantenimiento necesario del equipo. Durante el funcionamiento de los equipos, no está permitido agregar componentes de aceite o lubricsin autorización. Antes de detener el funcionamiento del equipo, la energía debe ser apagde acuerdo con el proceso normal de apagado.

Lubricación y limpieza: limpie la carcasa de la máquina, inspeccione la superficie y las superficies de contacto del deslizpara detectar manchas de aceite y desechos, y retírelos rápidamente. Compruebe la condición del aceite lubricdel equipo, agregue aceite lubricde una manera oportuna, y asegurar la lubricación del equipo.

Inspección de apriete: compruebe el estado de apriete y los agujeros de soporte del equipo#Pernos de seguridad 39;s, realizar ajustes oportunos a la estructura de montaje, y garantizar la fiabilidad del equipo.

En resumen, las guías heliheliestándar desempeñan un papel importante en diversos campos debido a su alta precisión, su gran capacidad de carga, su ahorro de energía, su protección del medio ambiente y su fácil mantenimiento. Durante el uso, es necesario prestar atención a una operación segura y un mantenimiento regular para garantizar el funcionamiento normal del equipo y prolongar su vida útil.
