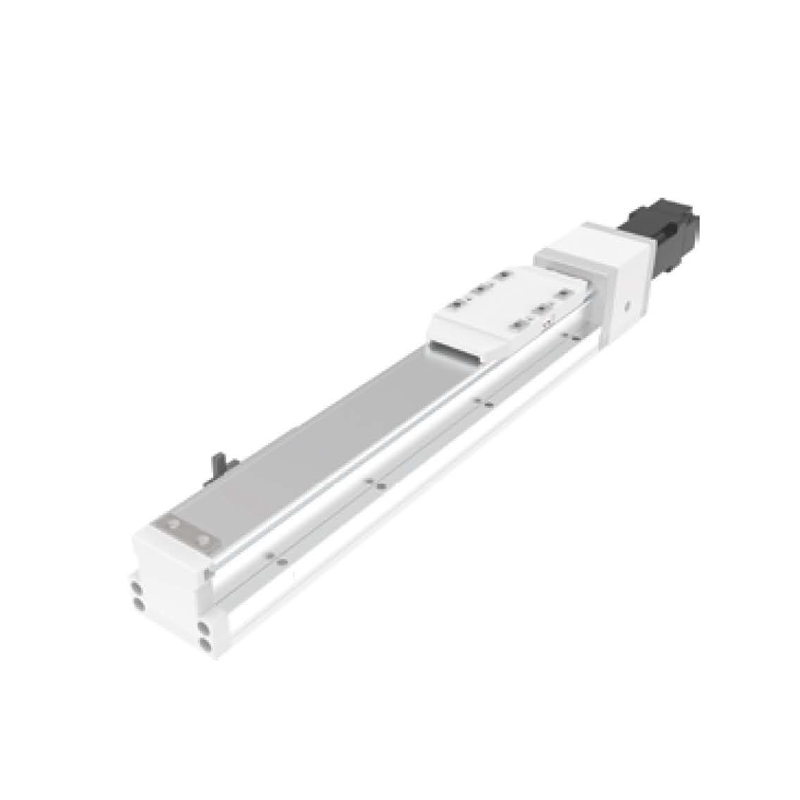

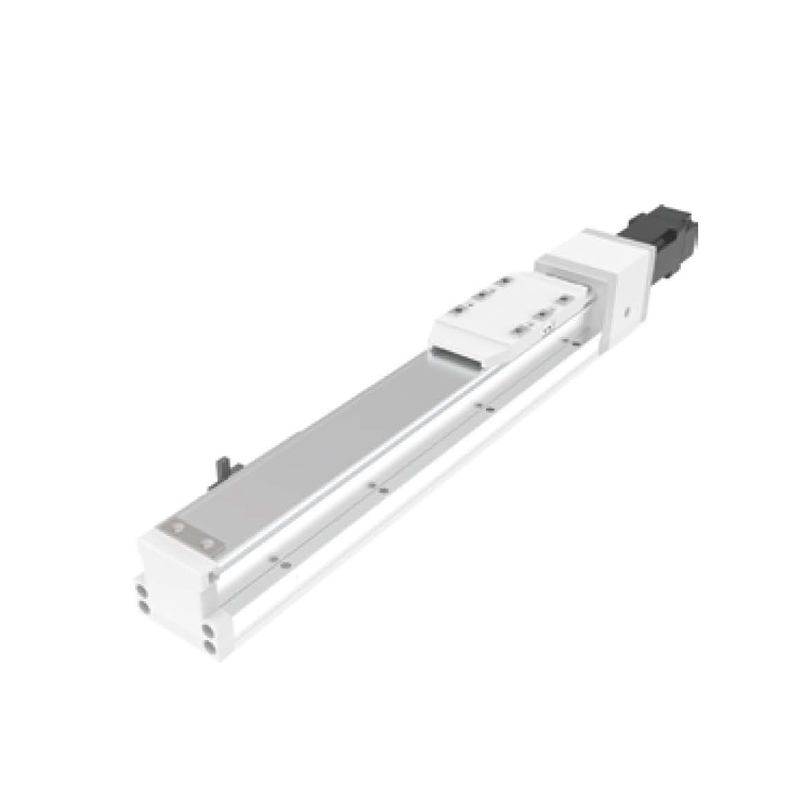

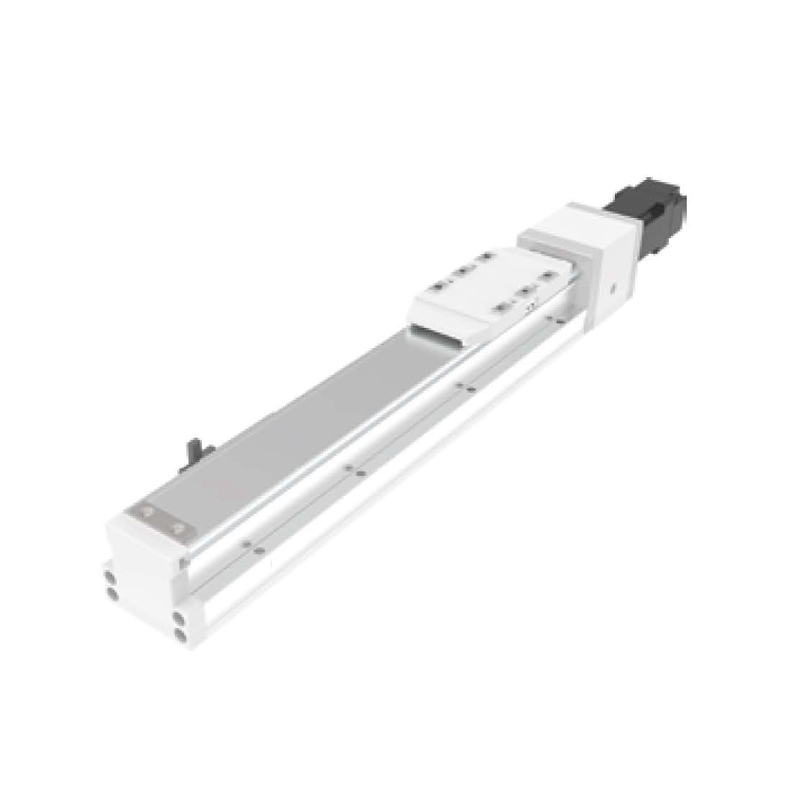

La mesa deslizde de tornillo integrado de orla, también conocida como módulo embeo o módulo de tornembe, es un dispositivo de control de movimiento lineal especialmente diseñado. Su característica es insertar tornillos y tuercas dentro de la guía de la mesa deslizpara lograr un diseño estructural más compacto y una mayor rigidez del sistema. El siguiente es un análisis detallado de la mesa deslizde de tornillo de rosca con raíintegrado:
1, características estructurales
Diseño compacto: mediante la inserción de tornillos y tuercas dentro de la guía de la mesa desliz, toda la estructura se vuelve más compacta, ahorrmucho espacio. Este diseño es particularmente adecuado para entornos de producción con espacio limitado, como equipos semiconductores, instrumentos de precisión y otros campos de fabricación.
Alta rigidez: debido a los tornillos y tuercas incrusten la guía, el sistema tiene una mayor rigidez y puede proporcionar un movimiento más estable. La base y el riel guía de la mesa deslizson a menudo de acero de alta resistencia y alta calidad, así como el diseño de doble arco de la ranura interna, lo que aumenta aún más la rigidez y la capacidad de carga de la mesa desliz.
Alta precisión: la estructura de guía optimiy las características de movimiento estables garantizan el posicionamiento de alta precisión y la repetibilidad de la mesa desliz. Por ejemplo, la pista incrusten el cuerpo puede alcanzar una gran rectitud de − 0,02 mm después de moler y caminar, lo que garantiza un control de movimiento de alta precisión.
2, principio de funcionamiento
El principio de funcionamiento de la mesa de guías con tornillo de rosca se basa en la transmisión en espiral entre el tornillo y la tuerca. Cuando el dispositivo de conducción aplica la energía, el tornillo comienza a girar. Debido al ajuste preciso de rosca entre el tornillo y la tuerca, cuando el tornillo gira, la tuerca se moverá en una línea recta alo largo de la dirección axial del tornillo. Este método de transmisión en espiral tiene una alta eficiencia de transmisión y precisión, y puede lograr un control preciso de pequeños desplazamientos. Bajo el impulso de la tuerca, el control deslizconectado a la tuerca se deslizsuavemente alo largo del riel guía, que proporciona una guía estable para garantizar la precisión y rectide su dirección de movimiento.
3, campos de aplicación
Debido a su alta precisión, alta rigidez y diseño compacto, la mesa deslizde de rosca con rosca de rosca es ampliamente utilizada en la automatización industrial, fabricación de instrumentos de precisión, robótica y otros campos. Por ejemplo, en una línea de producción automatizada, puede transportar piezas con precisión o realizar acciones específicas; En instrumentos de precisión, se utiliza para lograr desplazamiento y posicionamiento de alta precisión; Proporcionan un control de movimiento flexible y fiable en las articulaciones del robot.
4, ventajas y desventajas
Ventajas:
Estructura compacta, ahorro de espacio.
El sistema tiene una alta rigidez y un movimiento estable.
Posicionamiento de alta precisión y repetibilidad.
Buen rendimiento a prueba de polvo (como la mesa deslizde de tornillo empotrada), adecuado para entornos o aplicaciones libres de polvo que requieren una alta limpieza.
Desventajas:
El costo de fabricación es relativamente alto debido a su diseño único y complejo proceso de fabricación.
La reparación y el reemplazo pueden ser relativamente difíciles y requieren técnicos profesionales para operar.
El ámbito de aplicación puede ser limitado hasta cierto punto, principalmente aplicaciones dirigidas que requieren alta precisión y limpieza.
5, operación y mantenimiento seguro
Cuando se utiliza la mesa deslizcon rosca de rosca con rosca de oruga, se deben tener en cuenta los siguientes puntos de seguridad de funcionamiento y mantenimiento:
Mantenga el ambiente de uso limpio, estable y seco para evitar daños al equipo o lesiones accidentales al personal.
Siga las instrucciones de funcionamiento del equipo para garantizar la seguridad del personal y el equipo.
Comprobar periódicamente el estado de funcionamiento de cada componente del equipo, y rápidamente manejar y reparar cualquier problema encontrado.
Después de la operación diaria del equipo se completa, el equipo debe limpiarse de manera oportuna para garantizar su limpieza.
Para los componentes del equipo con un desgaste significativo que no pueden funcionar correctamente, se debe realizar un reemplazo y mantenimiento oportuno.
En resumen, la mesa deslizde de rosca de rosca con rosca de orugula desempeña un papel importante en la automatización industrial y la fabricación de precisión debido a su diseño estructural único y sus características de rendimiento superiores. Durante el uso, se deben seguir estrictamente los procedimientos de funcionamiento seguro y los requisitos de mantenimiento para garantizar el funcionamiento estable a largo plazo del equipo.
